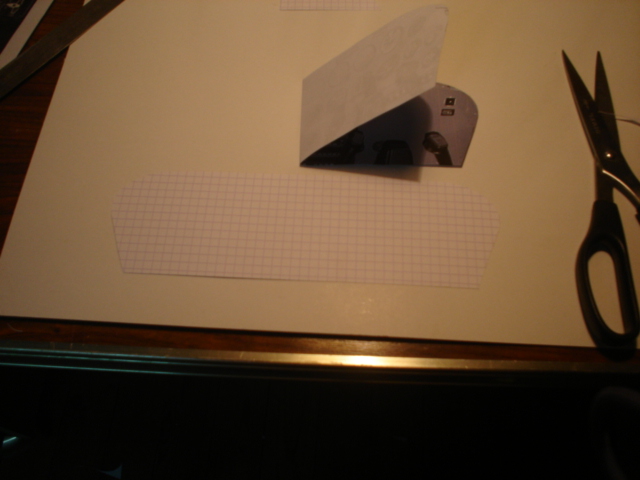

Une
seule moitié de la photo servira à réaliser le
gabarit afin de retrouver une symétrie entre les deux
moitiés.
|
|
|
|
|
|
|

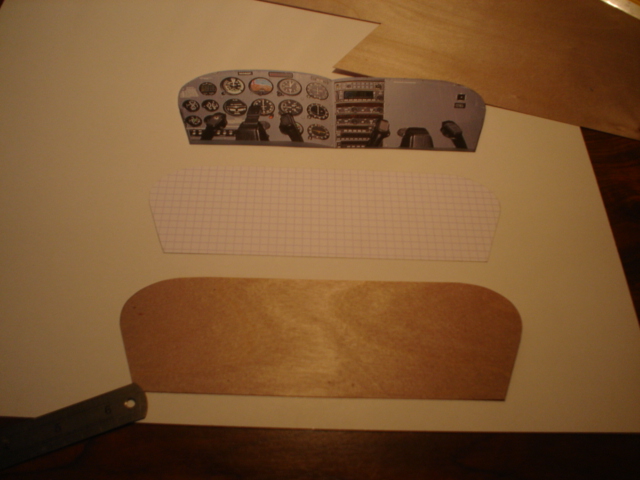

Le
gabarit en bristol est reporté sur du contreplaqué marine et découpé
aux ciseaux.
|
 |
| |
|
 |

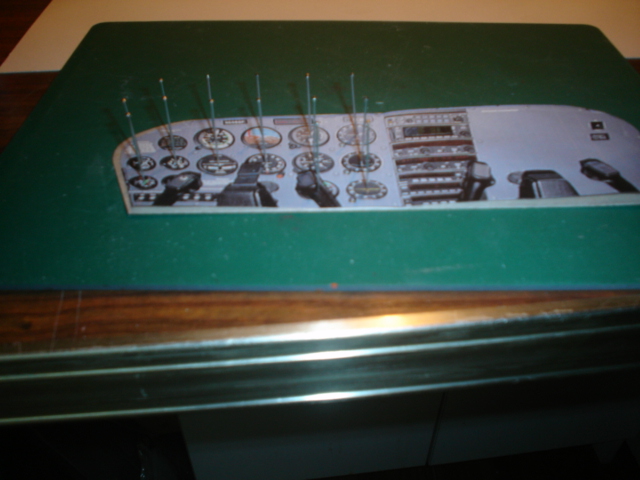

Après
avoir reposé la photo sur le contreplaqué, je marque
les centres des cadrans à l'aide d'épingles.
|
|
|
|
|
|
|

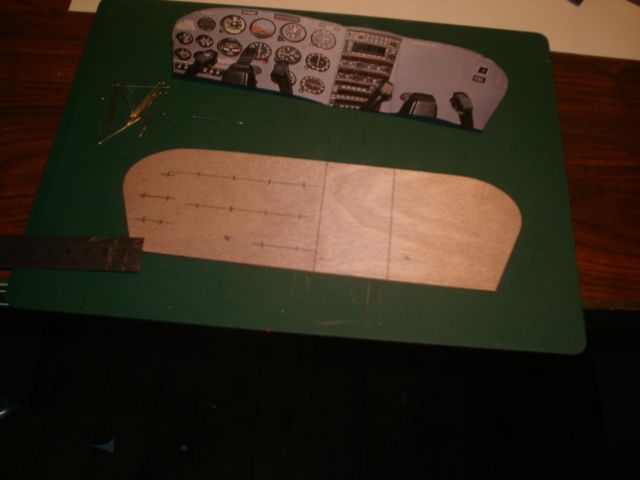

A
l'aide d'un réglet, je vérifie l'alignement des
cadrans, volants et équipement radio.
|
 |
| |
|
 |

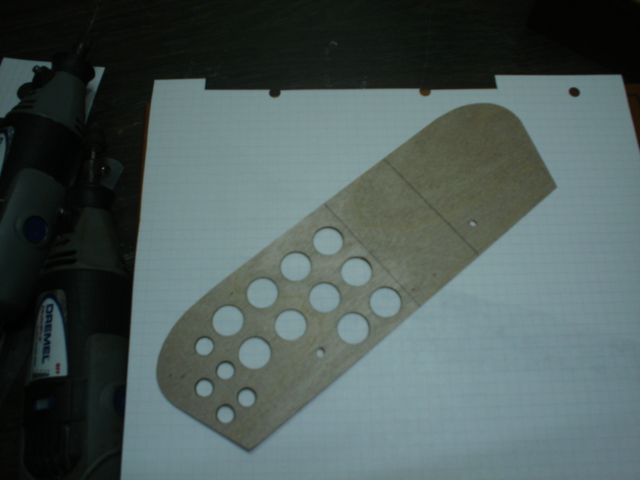

Après
avoir tracé des lignes (d'alignement) verticales et
horizontales; les emplacements des compteurs sont
emportés. |
|
|
|
Phase
ordinateur
|
|

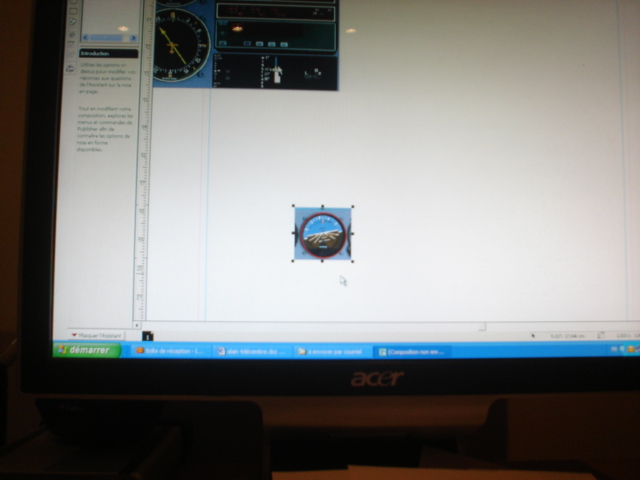

A
partir de la photo de tableau de bord,
j'en dégage les 26 éléments un par un en les
mettant à l'échelle. |
 |
| |
|
 |

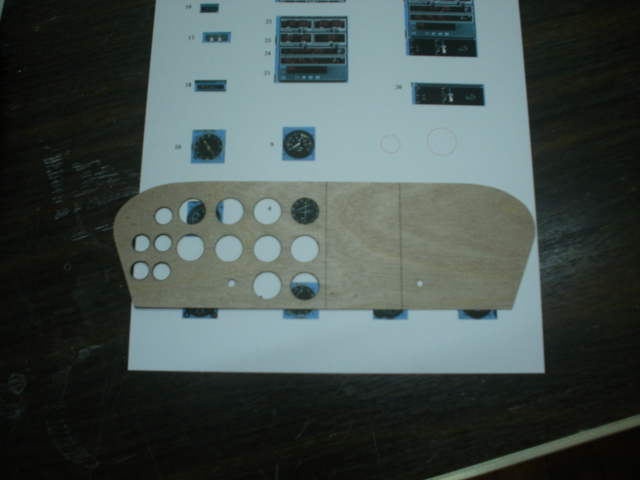

La
planche de tirage réalisée, j'effectue une
simulation afin de voir si les diamètres de la pièce s'adaptent
au tirage photo, tout est OK!
|
|
|
|
|
